1、抗酸碱腐蚀:能解决受酸性或碱性物质腐蚀的问题
2、低水、气体渗透性、具高屏障效果,能达到防潮、防水、防锈及减缓风化等作用
接触角量测分析:
以接触角测量仪量测,原玻璃基材接触角为35。2°,再以相同玻璃镀Parylene-C薄膜,薄膜厚度132nm,其接触角为89。7°,薄膜厚度提高至210nm或350nm,其接触角为94。4°。
3、耐有机溶剂(不溶解于一般溶剂)
4、膜层无色、具高透明度,不影响产品原本外观。
5、 膜层具防尘、防潮、防水的耐透气性效果,可使产品达到国际性防尘、防水的IP等级规范
Parylene(派瑞林、聚对二甲苯)适用于医疗器械之好处
1、吻合ISO-10993生物试验要求
2、吻合FDA G95-1
3、吻合(RoHS)2002/95/EC
4、生物兼容性和生物稳固性极佳的防化学物、防潮、超强绝缘及防电子阻隔性能、较好的机械强度,耐用且附着优秀微米级涂层厚度均匀可控,可控制厚度降低500A;
5、干膜润滑性
6、优秀光学性能
7、自己无毒,无副产物
8、可承受常规消毒
Parylene能适用于多种应用,如骨钉、一时手术器械、替代型器件、导尿管、制动器、探针、针头及耳蜗植入器。
1、压力传感器——敏感的电子器件如血压传感器,只需沉积少量Parylene就能充分绝缘,而且少量珍爱涂层不会显明改变这些器件的操作。
2、心脏辅助器——如心脏起搏器及电震发生器中的细密电子线路,用Parylene封住可以防止其受到生物液体的腐蚀。Parylene也用于珍爱这些器件的金属外壳。
3、替换性器件——金属器械如复原型人造器件,能用Parylene沉积珍爱从而消弭与显微疏松有关的题目,并对生物液体腐蚀提供珍爱。
4、骨针——Parylene用于珍爱骨钉和外科器械不受腐蚀,并提供润滑性无需降低尺寸限定。
5、电子线路——复杂外观贴装及混合电子线路用Parylene沉积后能珍爱其不受水及化学物品侵蚀并提供优秀介电性能。
6、导尿管——模压抑造的器件如导尿管用Parylene沉积珍爱后可以提供优秀的润滑性并防止生物液的腐蚀。
7、超声波换能器——用于观测血管内壁微型传感器,用Parylene沉积后,能避免腐蚀及绝缘击穿。
8、芯棒——用于制造导尿管的正确线型。用Parylene沉积珍爱,Parylene的低摩擦系数有利于制造,它的同等性涂敷性能保证了最终产品的质量。
9、骨质生长刺激器——用Parylene可使此器件与生物液体隔离,避免腐蚀。人体细胞易于在Parylene沉积外观增加形成雷同结构的薄层组织。
10、 脑部探针——用Parylene可使脑部刺激探针外观润滑,并可使其进行选择性绝缘。 11、 针头——Parylene沉积在针头的外部及内部外观封住金属的显微疏松,并形成一个光滑无气孔的外观。从而削减附着污物的可能性。ParyleneN的渗透力使其特别很是溶易在内部外观渗透形成珍爱层。
12、套管——用于剖腹手术的细密器械,如有导电金属轴的灼烧套管。用Parylene沉积绝缘后引导射频能量达到尖部的正确区域。
派瑞林纳米防水镀膜解决方案
防水、防潮、防腐蚀、防盐雾、防紫外线
涂层均匀
气相沉积工艺(CVD)整个过程是气态反应
防水防潮
防水等级达(IP68),且具有良好的生物共容性
绝缘性佳
拉伸强度5微米厚就能耐1000V以上直流击穿电压
超薄特性
0.2微米厚完全无针孔提供良好的防护
耐高低温
温度交变(±200℃)条件,应力对电路无影响
拉伸强度
拉伸强度和屈服强度高可用作防护材料
涂层均匀
不影响铁硼磁性材料磁性强弱,适用于高要求产品
涂层厚度
涂层厚度0.5um-50um对产品自身无影响
可加工产品
电脑周边类纳米镀膜、手机周边类纳米镀膜、小家电类纳米镀膜、LED显示屏纳米镀膜、LED照明类纳米镀膜、传感器纳米镀膜、马达微电子纳米镀膜、智能设备类纳米镀膜、仪器仪表纳米镀膜、户外穿戴纳米镀膜
多领域解决方案-数个成功案例
应用于LED、蓝牙耳机、马达风扇、电子手表、水表、电子面板等电子产品

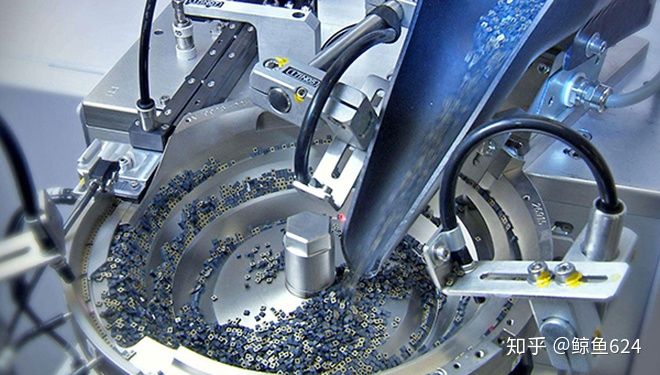

磁性材料
随着信息产业的不断发展,磁性元件越来越趋向于小型化,3-5㎜的软磁芯,2-3㎜的稀土永磁材料,甚至尺寸更小的磁材都不断被应用,对磁材的防护提出了新的要求。小型软磁芯作饶线器件时,经聚对二甲苯涂敷后能耐1500-2000V甚至更高的电压,由于聚对二甲苯摩擦系数低,饶成操会更滑溜,不伤线,更便于操作,稀土钕铁硼永磁材料是一种高性能强磁材料,但这种材料在空气中很不稳定,尺寸较大的通常用电镀或环氧电泳漆作防护涂层,尺寸较小的磁材,特别是环型和筒形的磁材,已不能用上述传统方法实现可靠防护,满足使用要求。Parylene独特的制备工艺和优异性能相结合,使它能对小型超小型磁材进行无薄弱点全涂敷的磁材可浸盐酸10天以上不腐蚀,目前国际上小型超小型磁材,几乎都采用Parylene作绝缘和防护涂层。

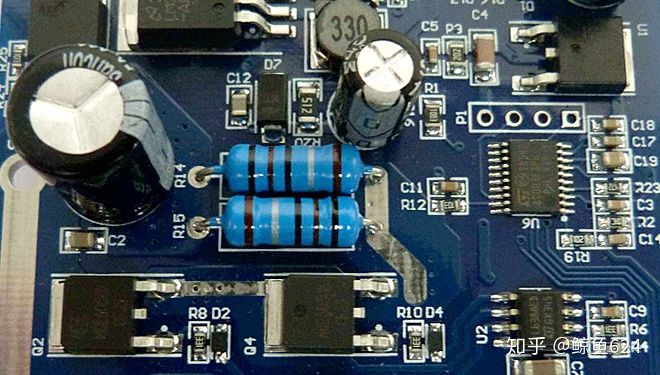

印制电路组件
随着表面贴装技术发展和元器件的日益小型化,印制电路组件也日益向小型化和高密度方向发展,这给印制电路组件的三防措施提出了新的要求。传统使用的环氧树脂、聚氯脂、有机硅树脂、聚丙烯酸脂等防护涂料都是液体涂料。由于液体的粘度和表面张力等原因,涂层厚度不均匀,在棱、角等处涂层较薄,当元器件之间,基板之间仅有很小间距时,会因涂层流不到而形成气隙。涂层固化,烘干后会因溶剂或小分子助剂的挥发,产生收缩应力或形成微小针孔。这些传统涂层的介电强度一般也在2000V/25um以下,因此必须经多次涂敷,用较厚的涂层才能实现较可靠的防护,Parylene涂敷是由活性的对二甲苯双游离基小分子气在印制电路组件表面沉积聚合完成。气态的小分子能渗透到包括贴装件下面任何一个细小缝隙的基材上沉积,形成分子量约50万的高纯聚合物。它没有助剂溶剂等小分子,不会对基材形成伤害,厚度均匀的防护层和优异的性能相结合,使Parylene涂层仅需0。02-0。05㎜就能对印制电路组件的表面提供非常可靠的防护,甚至经过盐雾试验,表面绝缘电阻也不会有很大改变,而且较薄的涂层对元器件工作时所产生的热量消散也非常有利。另外由于分子结构对称性较好,使它在较高的频率下仍有较小的介质损耗和介电常数,它的这种高频低损耗特性使它为高频微波电路的可靠防护创造了条件。

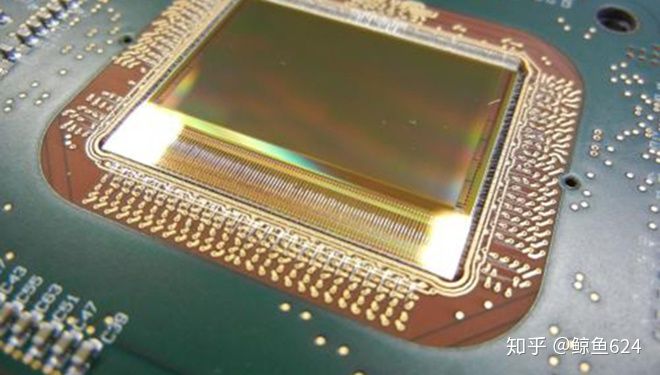

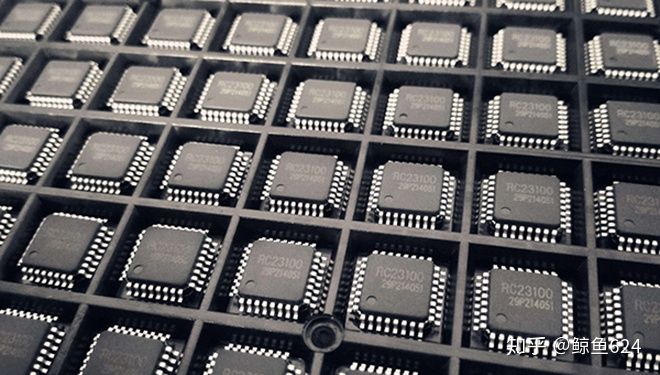

微电子集成电路
Parylene的真空气相沉积工艺不仅和微电子集成电路制作工艺相似,而且所制备Parylene涂层介电常数也低,还能用微电子加工工艺进行刻蚀制图,进行再金属化,因此Parylene不仅可用作防护材料,而且也能作为结构层中的介电材料和掩膜材料使用,经Parylene涂敷过的集成电路芯片,其25um细直径连接线,连接强度可提高5-10倍。
微电子机械系统
Parylene能在0。2um厚时就完全没有针孔,5um时就能耐1000V以上直流击穿电压,又是摩擦系数很低的一种自润滑材料,化学惰性和阻隔性能也好,因此在微电子机械系统中,除了作电介质材料外,还用作微型传动机构和微型阀门的结构材料和防护材料。
传感器
Parylene在传感器领域中的应用,除了作绝缘介质外,更多用作防护材料,它能耐酸、碱和有机溶剂,对水汽和盐雾等恶劣环境有极好的阻隔防护能力,用极薄的涂层提供良好的防护。
生物医用电子
Parylene不仅电性能,防护性能好,而且生物相溶性也好,它已通过美国FDA论证,满足美国药典生物医用材料VI类标准,被列为是一种可以在体内长期植入使用的生物医用材料。

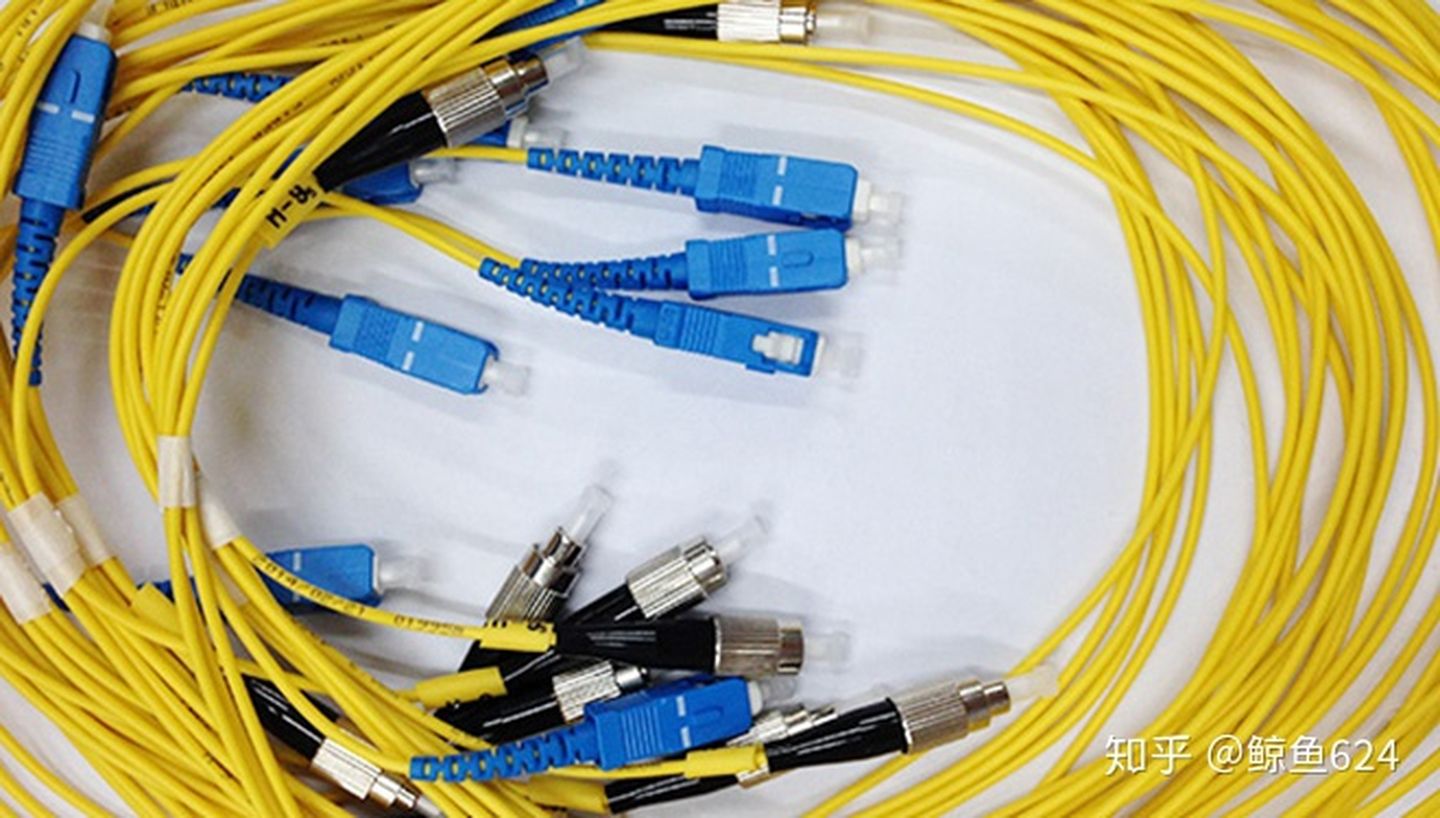

接头密封件
光纤光缆接头在使用中可能遇到各种不同的环境,通常使用含有硅橡胶密封圈的接头使光缆与环境相隔离,经Parylene涂敷后的硅橡胶密封圈,能更好的适应各种恶劣环境,防止硅橡胶老化,延长密封圈的寿命。
